einige ausgewählte Messkurven
Sämtliche Daten wurden mit einem Logger erfasst und mit Hilfe einer Datenvisualisierungssoftware (Eigenentwicklung) als Chart dargestellt. Auf Grund von Datenkompressionen können die angezeigten Bilder hier im Internet verzerrt wiedergegeben werden. Wir arbeiten noch an einer Lösung). Zum Vergrößern auf das jeweilige Bild klicken.

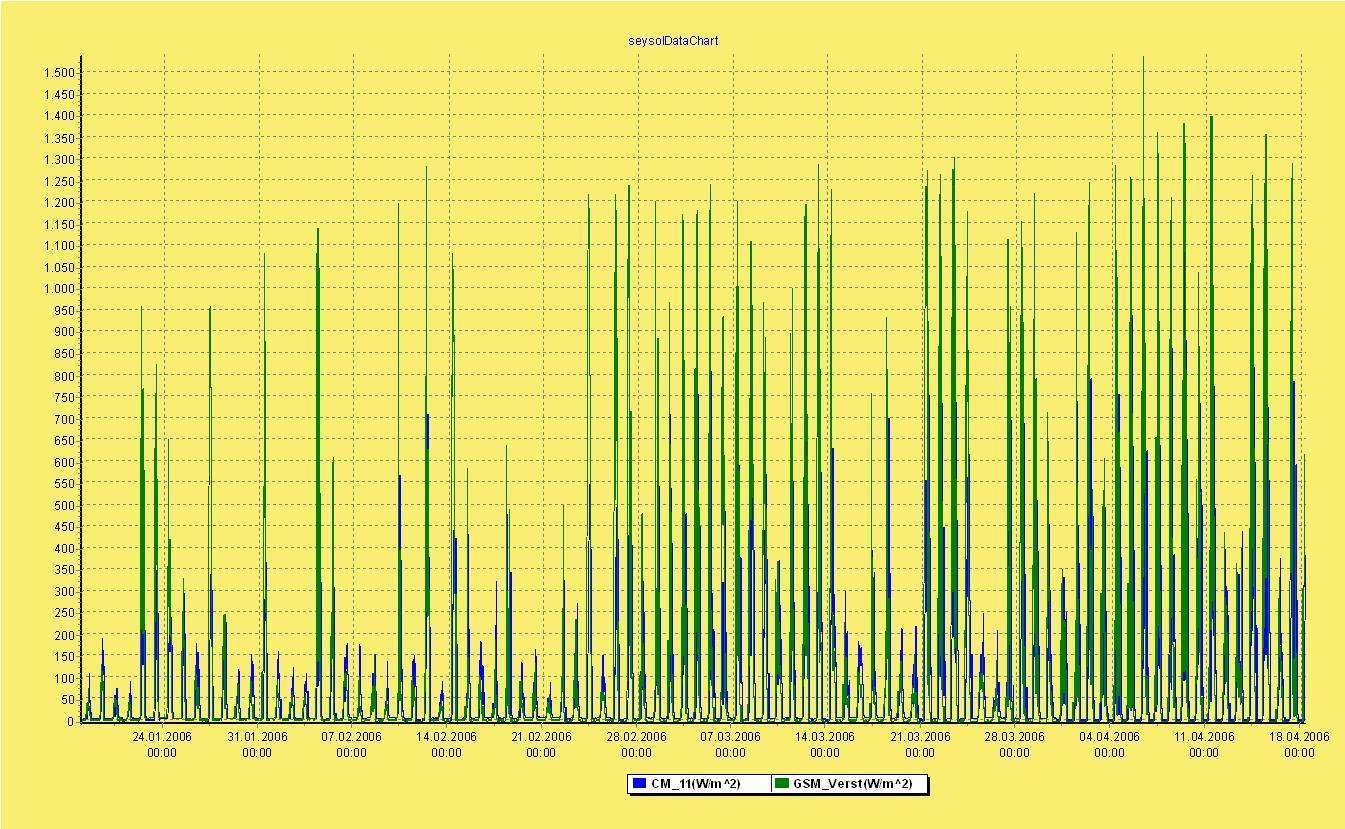

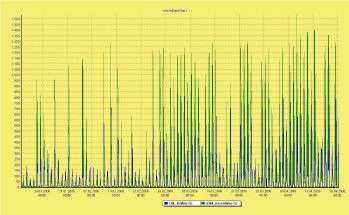

| Solare Einstrahlung von Mitte Januar bis Mitte April |  |

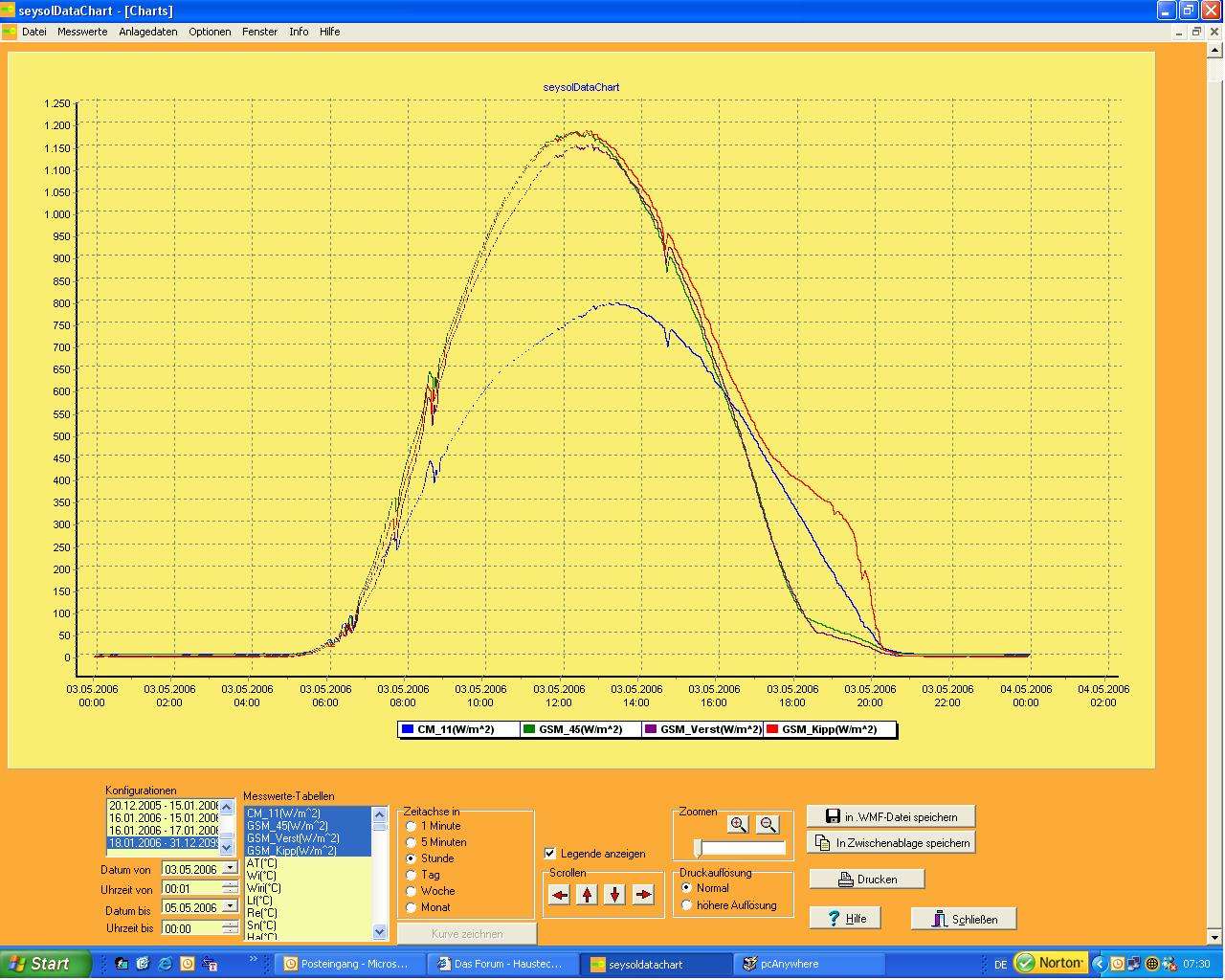

Einstrahlung eines Tages im Sommer auf unterschiedliche Kollektorebenen (0°, 45°, Verstellkollektor (3 verschiedene Stellungen im Jahr) und Kippkollektor) bei nahezu wolkenlosem Himmel. Man kann sehr gut den Einstrahlungsgewinn durch den Kippkollektor erkennen. |
 |

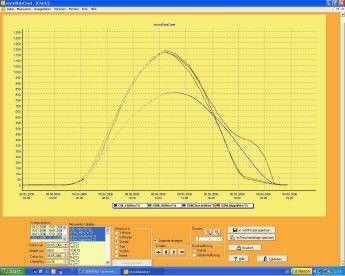

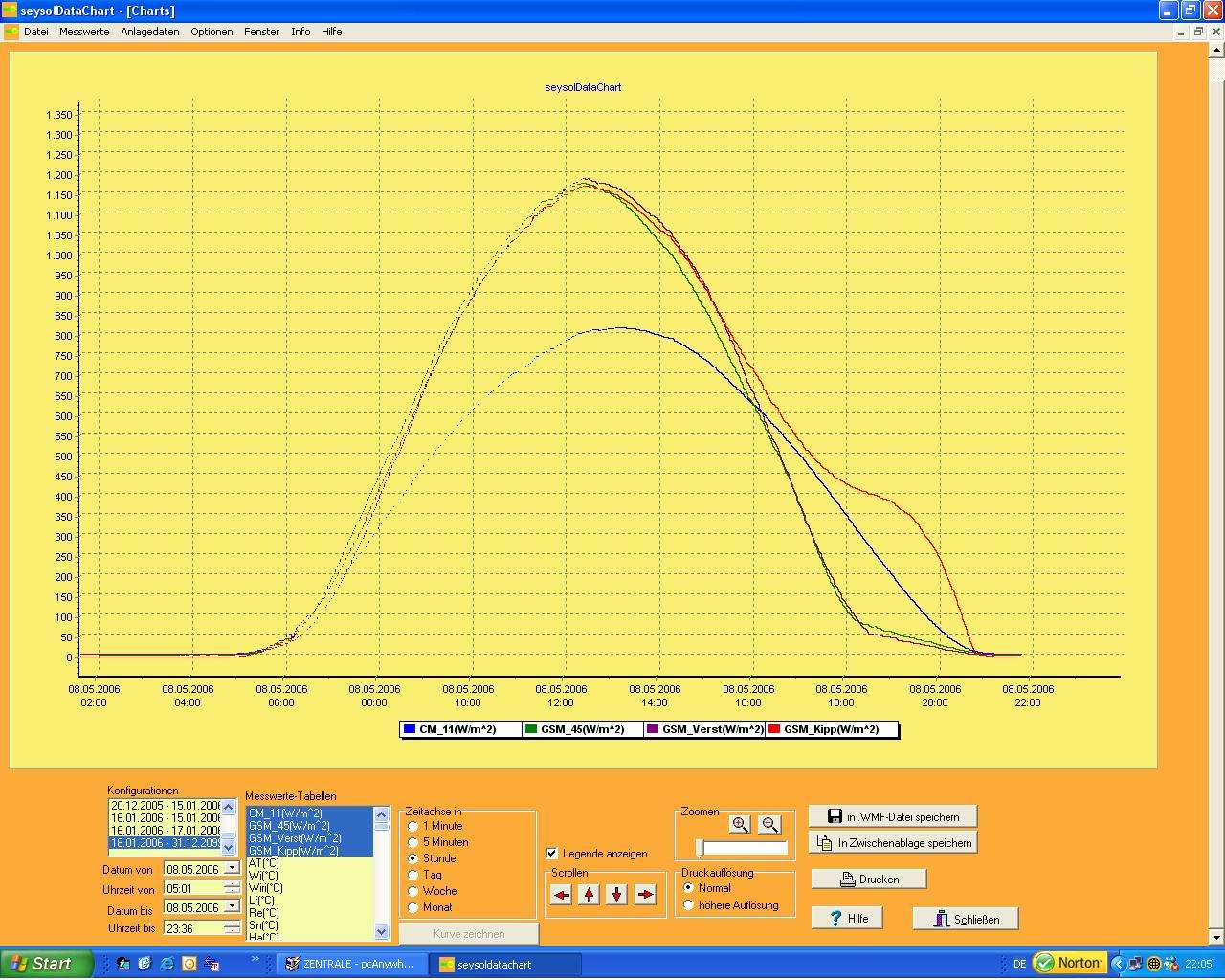

Einstrahlung eines Tages im Sommer einige Tage später als die vorige Aufnahme auf unterschiedliche Kollektorebenen (0°, 45°, Verstellkollektor (3 verschiedene Stellungen im Jahr) und Kippkollektor) bei nahezu wolkenlosem Himmel. Man kann sehr gut den Einstrahlungsgewinn durch den Kippkollektor erkennen. |
 |

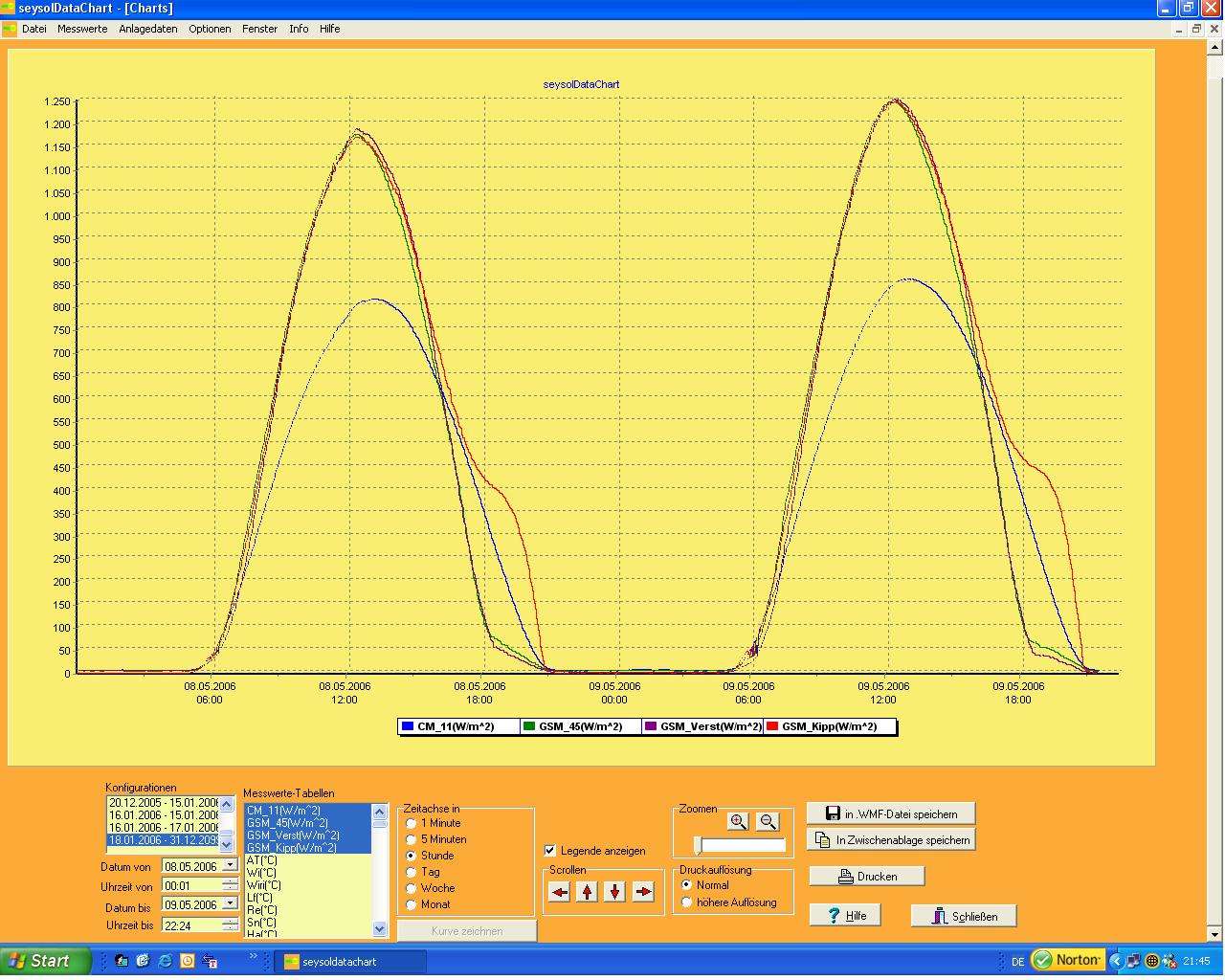

Einstrahlung von zwei hintereinander liegenden Tagen im Sommer Anfang Mai auf unterschiedliche Kollektorebenen (0°, 45°, Verstellkollektor (3 verschiedene Stellungen im Jahr) und Kippkollektor) bei nahezu wolkenlosem Himmel. Man kann sehr gut den Einstrahlungsgewinn durch den Kippkollektor erkennen. |
|

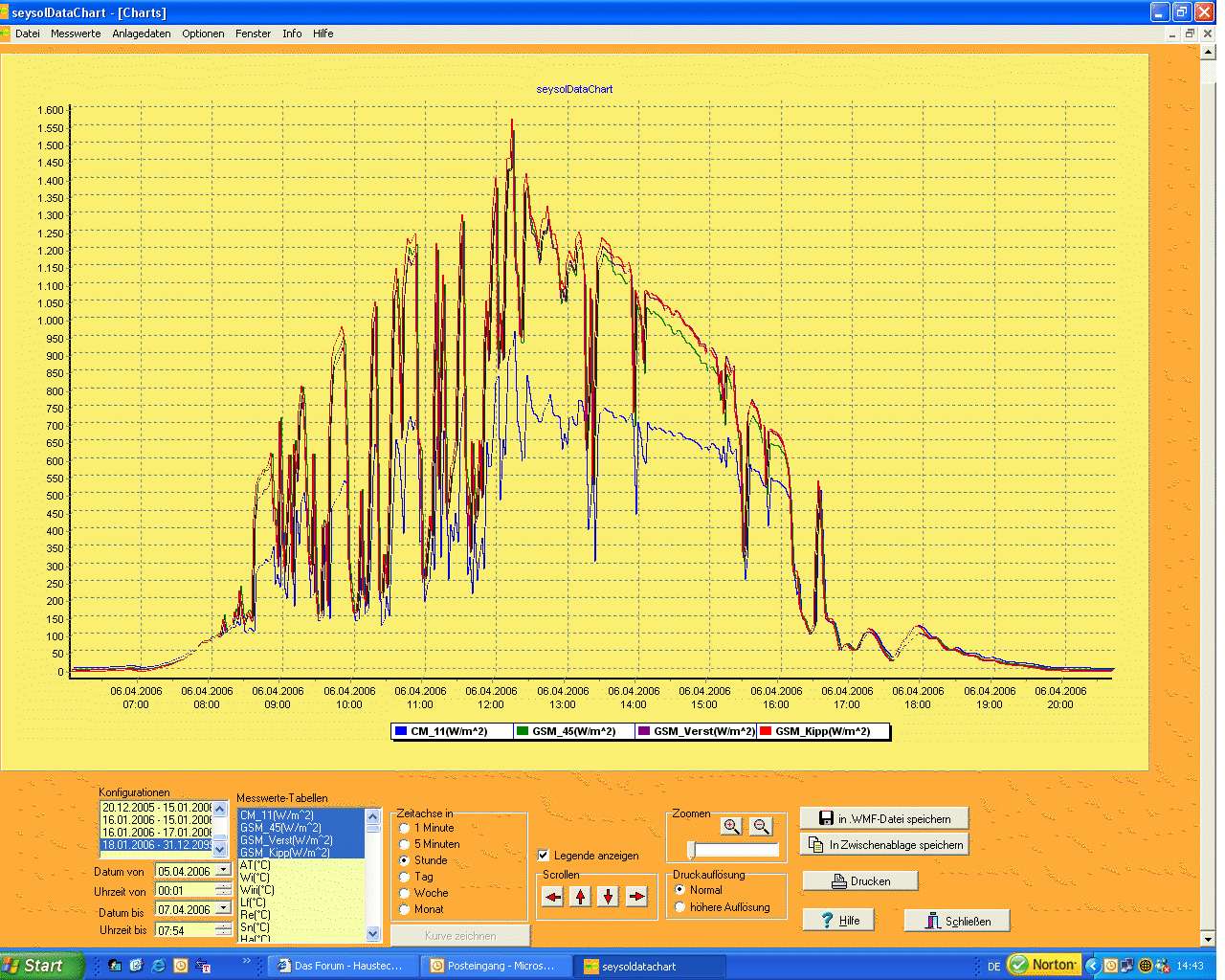

Einstrahlung an einem Tag mit vielen Haufenwolken. Die Sonne kann nur in den Wolkenlücken direkt auf die Kollektorebene scheinen. Sehr beachtenswert ist, dass die Einstrahlung unter solchen Bedingungen teilweise sogar Werte von weit über 1400 W/m² erreichen kann. Das kommt offensichtlich durch Reflexionen an Wolken zustande. |
 |
demnächst hier einzelne Messcharts
ausgewählte Tage mit unterschiedlicher Einstrahlung |
Quartal |
Halbjahr |
Jahr |
|||||
Monat |
Wenig |
Mittel |
gut |
|||||
Januar |
 |
|
|
1. |
45° + horizontal
|
1. |
horizontal
|
horizontal
Kippkollektor |
Februar |
|
|
|
|||||
März |
|
|
|
|||||
April |
|
|
|
2. |
45° + horizontal
|
|||
Mai |
|
|
|
|||||
Juni |
|
|
|
|||||
Juli |
|
|
|
3. |
45° + horizontal
|
2. |
horizontal
|
|
August |
|
|
|
|||||
September |
|
|
|
|||||
Oktober |
|
|
|
4. |
45° + horizontal
|
|||
November
|
|
|
|
|||||
Dezember |
|
|
|
|||||
