Einsatz von Absorbern
Das Kollektorfeld besteht aus folgenden 3
Abschnitten:
- Absorber und Vorwärmerfeld
- Flachkollektorfeld 1
- Flachkollektorfeld 2
Der erste Abschnitt
besteht aus 2 Feldern von Absorbern bzw. Luft-Wasser-Wärmetauschern.

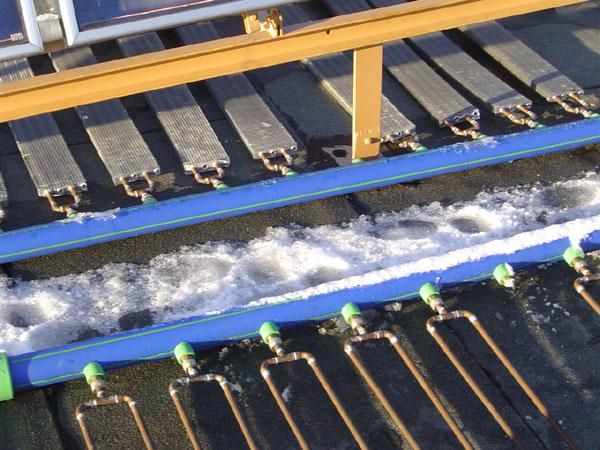

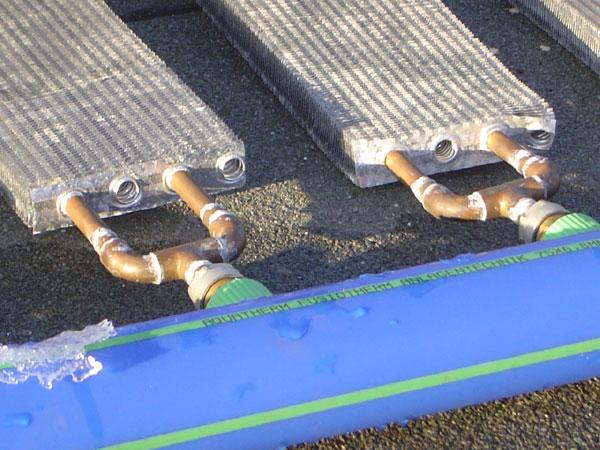

Absorberfeld 1 besteht aus 15 Doppel-Cu-Rohren, welche zur Vergrößerung der Oberfläche mit Alu-Fins überzogen sind.
Absorberfeld 2 besteht einfach aus 15 Doppel-Cu-Rohren.
danach folgen 5 Flachkollektoren, die parallel verschaltet sind. Diese dienen als Vorwärmer.
Der zweite Abschnitt
Das Flachkollektorfeld 1 (128 m²; Aufstellwinkel 50°) besteht aus 6 Reihen, die wiederum aus 2 Gruppen zu je 5 Flachkollektoren bestehen. Die 5 Kollektoren einer Gruppe sind parallel verschaltet, die beiden Gruppen zueinander in Reihe. Die 6 Reihen sind nach Tichelmann verschaltet.
Der dritte Abschnitt
Das Flachkollektorfeld 2 (38 m²; Aufstellwinkel 35°) besteht aus 18
Flachkollektoren gleicher Bauart wie Feld 1.
